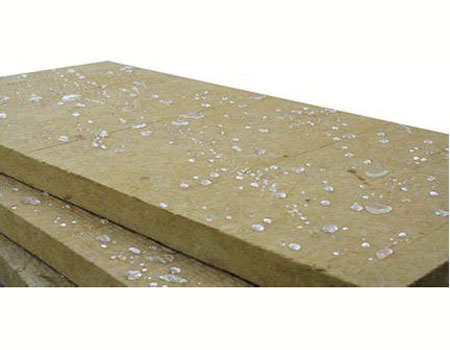

外墙保温岩棉板(岩棉复合板）国家标准纤维平均直径及渣球含量 纤维过粗、渣球含量大都会导致制品导热系数增大，降低保温效果，而且施工时也比较扎手，不易于施工。GB/T19686经过多年的使用，其中指标比较合理，因此本标准规定上述两个指标符合该标准，即岩棉板活岩棉复合板的纤维平均直径小于等于7.0 m，渣球含量（粒径大于0.25mm）不大于10%。 外墙保温岩棉板(岩棉复合板）国家标准尺寸及允许 误差、直角偏离度和平整度说明 对于岩棉板（岩棉复合板）尺寸及允许误差、直角偏离度和平整度是岩棉制品关于尺寸方面最基本的要求。EN13500和EN13162对岩棉板（岩棉复合板）制品的长度和宽度的允许偏差分别 为±2%和±1.5%。根据目前实际施工情况，该偏差较大。如果使用该偏差的极值，不仅会影响施工质量，而且会大大降低墙体的保温效果。GB/T19686对岩棉板（岩棉复合板）的长度和宽度允许偏差为±3~10mm和-3~5mm，对高密度板的厚度允许偏差为±3mm，这些指标能够较好的保证施工质量和施工效果，因此本标准对岩棉板的尺寸允许偏差参考用GB/T19686中的指标，即长度、宽度和厚度的允许偏差分别为-3~10mm、-3~5mm和±3mm。岩棉带是有岩棉板切成一定宽度，在使用时使其纤维垂直于墙面的制品。根据实际施工，该种制品合适的长度、宽度和厚度的允许偏差分别 为-3~10mm、 ±3mm和±2mm。直角偏离度和 平整度本 标准按EN13500和EN13162的要求，几直角偏离度不大于5mm/m和平整度不超过 6mm。 外墙保温岩棉板(岩棉复合板）国家标准酸度系数说明 酸度系数是对岩棉板（岩棉复合板）制品的化学特性值，酸度系数的高低能体现矿物纤维的化学稳定性和热稳定性，酸度系数越大，岩棉板（岩棉复合板）制品越稳定。岩棉制品的酸度系数大，稳定性好，其原料中天然岩石占70%以上，而矿渣棉中70%以上为高炉矿渣，高炉矿渣中SiO2和AL2O3含量较天然矿石中低，因而矿渣棉酸度系数偏低，稳定性差。为了保证外墙外保温系统的长期有效性，本标准规定建筑外墙岩棉板（岩棉复合板）制品的酸度系数不低于1.6。 外墙保温岩棉板(岩棉复合板）国家标准尺寸稳定性说明 尺寸稳定性是体现岩棉板（岩棉复合板）在一定温湿度环境下和一定时间内保持原尺寸的一种性能。本标准规定的尺寸 稳定性要求：在70℃条件下放置48h，其长度、宽度和厚度的相对变化率均不大于1.0%。 外墙保温岩棉板(岩棉复合板）国家标准导热系数说明 导热系数是岩棉制品的一项重要性能。在厚度一定的条件下，导热系数越小，保温性能越好。本标准按EN13500、EN13162和GB/T19686-2005《建筑用岩棉、矿渣棉绝热制品》的相关要求并结合我 国气候条件提出了板的导热系数（平均温度25 ℃ ）应不大于0.040W/（m·K）,有标称值时还应不大于其标称值，岩棉带的导热系数（平均温度25 ℃ ）应不大于0.048W/（m·K），有标称值时还应不大于其标称值。 外墙保温岩棉板(岩棉复合板）国家标准质量吸湿率说明 质量吸湿率体现了在一定温度条件下产品自身吸收大气中水气的性能。质量吸湿率越大，产品吸收的水气越多，产品的各项性能也会降低。因此，为了保证产品的质量，本标准规定质量吸湿率不大于1.0%。 外墙保温岩棉板(岩棉复合板）国家标准憎水率说明 憎水率体现的是在有水淋的条件下产品憎水的性能，憎水率越大，产品憎水性能越好。本标准对产品的憎水率要求不小 于98%。 外墙保温岩棉板(岩棉复合板）国家标准吸水量（部分浸入）说明 吸水量（部分浸入）指标等同EN13162指标要求，不大于1.0Kg/m²。 外墙保温岩棉板(岩棉复合板）国家标准垂直于表面的抗拉强度 垂直于表面的抗拉强度是外墙外保温用岩棉板（岩棉复合板）的重要指标之一。抗拉强度高低直接影响外墙外保温系统的安全性。本标准参考EN13500和EN13162，提出要求如下表： 抗拉强度水平 抗拉强度 应用情况 TR80 ≥80KPa 岩棉带：采用粘结剂固定，可不附加锚栓 TR15 ≥15KPa 岩棉板：粘结的同时需附加锚栓固定，也可采用型材法固定 TR10 ≥10KPa 岩棉板：粘结的同时需附加锚栓固定 TR7.5 ≥7.5KPa 岩棉板：粘结的同时需附加锚栓固定，锚栓应锚固在带有玻纤网布的增强防护层上。
